Prosegue anche nel post odierno la descrizione dei sistemi propulsivi aeronautici, ed andremo ad esaminare una soluzione molto particolare, che ha goduto di una certa celebrità durante la seconda guerra mondiale.
I PRIMI BREVETTI DI UNO STRANO MOTORE AD IMPULSI
Nei primi anni del ‘900, ed esattamente nel 1906, il Russo (ma residente in Francia) Victor Von Karavodin (noto anche come Victor De Karavodine) presentò un brevetto riguardante uno strano propulsore a getto funzionante in maniera impulsiva, del qual completò il modello funzionante nel 1907, e successivamente nel 1910 il Francese Georges Marconnet brevettò a sua volta un motore analogo, oggi conosciuti con il nome di Pulsoreattori o Pulsejet.
Sebbene da un punto di vista storico l’origine dei pulsoreattori sia più lontana nel tempo, risalendo al 1984 ed ai lavori del Russo Nicolaj Teleshov (brevettati nel 1867), sebbene anche un altro personaggio (questa volta Svedese) di nome Martin Wiberg appare come il possibile precursore di questa particolare tipologia di motori.
Tralasciando le diatribe storiche, andiamo ora ad esaminare il motore in maniera più chiara.
IL PULSOREATTORE – SCHEMA E FUNZIONAMENTO
Il pulsoreattore consiste in un dispositivo molto semplice di forma tubolare aperto alle due estremità, nel quale viene introdotto (in maniera non continua) il combustibile e, con l’ausilio di un flusso d’aria opportunamente generato all’estremità frontale del motore e grazie ad un sistema di prima accensione è possibile generare una combustione che si sviluppa sotto forma di impulsi corrispondenti ad ogni iniezione di combustibile nel sistema.

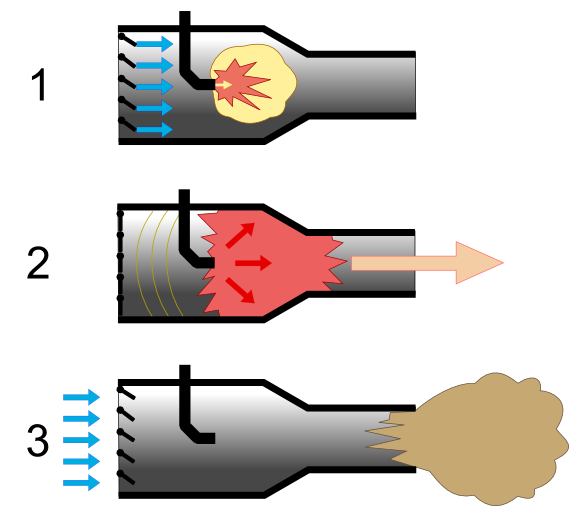

Poiché ogni descrizione di un sistema semplice tende inevitabilmente a rendere più complesse le cose, uno schema semplificato come il seguente sarà la migliore soluzione per comprenderne il funzionamento:
(Courtesy of Wikipedia)
Nella prima immagine il combustibile iniettato viene miscelato con l’aria entrante dall’estremità di sinistra e, tramite un opportuno sistema di accensione iniziale (durante il normale funzionamento in genere è possibile sfruttare il ritorno di fiamma per l’accensione) si innesca la combustione della miscela creata.
Nella figura numero due la combustione sviluppata genera delle onde di pressione che si propagano nell’intero sistema, e conseguentemente all’espansione dovuta alla combustione si ha la fuoriuscita dei gas dall’estremità di destra, espulsione che genera una depressione nella sezione di aspirazione del sistema che permette di aspirare l’aria per il successivo ciclo (figura tre).
Nella figura sono anche visibili (in differenti posizioni) delle valvole a lamelle nella sezione di aspirazione, il cui scopo è quello di aprire/chiudere tale sezione al fine di permettere il passaggio dell’aria durante la fase di aspirazione ed impedire che la spinta che viene sviluppata dall’espulsione dei gas si propaghi anche attraverso la sezione di aspirazione.
Sebbene lo schema presentato in figura appaia molto semplificato, in realtà esso mostra in maniera piuttosto realistica un pulsoreattore reale, la cui semplicità estrema è la caratteristica principale.
Una delle particolarità del pulsoreattore è quella di essere in grado di auto-alimentarsi, ovvero di aspirare spontaneamente l’aria comburente grazie alla depressione che viene a generarsi nella sezione frontale del dispositivo, caratteristica che rende il pulsoreattore capace di fornire spinta anche a punto fisso (a velocità nulla), una volta acceso.
Proprio la fase di accensione è particolarmente delicata in quanto richiede di generare un flusso d’aria forzato, attraverso un ventilatore od un compressore (in funzione delle dimensioni del motore) per poi consentire il funzionamento autonomo (senza possibilità di regolazione della spinta) fino a che viene fornito combustibile.
(Courtesy of Wikipedia)
Sebbene il pulsoreattore necessiti di un sistema che impedisca alla combustione di svilupparsi anche lungo la direzione della sezione di aspirazione, sono stati sviluppati motori privi di valvole in grado di sfruttare le condizioni fluidodinamiche ed i fenomeni d’onda che si sviluppano all’interno del sistema per impedire tale fenomeno, consentendo la realizzazione di sistemi molto affidabili ed assolutamente privi di parti in movimento.
DALLE V-1 AL MODELLISMO AERONAUTICO
Il pulsoreattore deve la sua notorietà al triste impiego come sistema propulsivo delle famose bombe volanti V-1 sviluppate durante la Seconda Guerra Mondiale dalle forze armate Tedesche a partire dagli studi compiuti dalla Argus Motoren su incarico del Ministero dell’Aria del Reich che portarono alla realizzazione, su progetto dell’Ingegnere Fritz Gosslau basato sulle proposte di Paul Schmidt del pulsoreattore Argus AS 014:

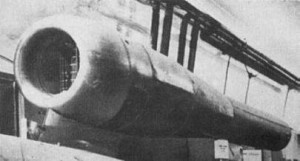

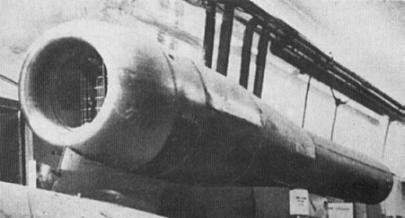

(Immagine d’epoca dell’Argus AS 014)
In tempi più recenti tale soluzione propulsiva ha trovato interessanti impieghi come sistema propulsivo per il modellismo aeronautico, permettendo in questo ambito di disporre di un semplicissimo motore a reazione che ben si concilia con questa interessante attività caratterizzata dal grande ricorso all’artigianalità di molti componenti.
Con questa breve pagina su una tecnologia non molto conosciuta si chiude anche il post odierno, pertanto vi rinnovo l’appuntamento come di consueto per lunedì prossimo, sempre su AppuntiDigitali, sempre con la rubrica Energia e Futuro.
Molto interessante, come al solito… :-)
Ci puoi dare qualche info in più sui “motori privi di valvole in grado di sfruttare le condizioni fluidodinamiche ed i fenomeni d’onda che si sviluppano all’interno del sistema”.
Quali sono queste condizioni fluidodinamiche e i fenomeni d’onda?
E’ stato sviluppato un sistema per regolare al spinta senza che il motore si spenga?
Parzializzare l’iniezione? Variare la forma della camera di combustione? Rallentare i gas in uscita?
Grazie. :-)
Riguardo i pulsoreattori senza valvole o parti mobili:
http://www.home.no/andreas.sunnhordvik/English/mechanical/valveless_e.htm
http://en.wikipedia.org/wiki/Valveless_pulse_jet
Notare che sul primo link viene mostrato lo schema di un Lockwood-Hiller valveless pulsejet con gli “augmenter” che servono per migliorare le prestazioni in riflusso.
Qui c’è una descrizione più approfondita con foto
(notare che il tubo d’acciaio “parzialmente arancio” in alcune foto è dovuto alla temperatura che rende incandescente il metallo):
http://aardvark.co.nz/pjet/valveless.htm
I Lockwood-Hiller sono tra i modelli più efficienti e duraturi (occhio però ai materiali, uno dei rischi è che il “tubo” esploda) ma bisogna stare molto attenti alla geometria della camera di combustione ed alla fluidodinamica del ciclo deflusso/riflusso (basta sbagliare di poco e diventa impossibile accendereli ed ottenere un funzionamento stabile).
Questo video credo che renda l’idea:
http://www.youtube.com/watch?v=XfdX6s62nh4
Notare che il tubicino di lato è quello del gas mentre quello in testa che poi viene staccato è l’aria compressa per l’accensione.
Inoltre si vede che il tutto è stato ancorato con un cordino d’acciaio, ed ancora si nota il metallo incandescente
A parte questo sia quelli normali che i valveless fanno un rumore bestiale (i video non rendono assolutamente l’idea), io ne usavo uno piccolino per la fumigazione e bisognava per forza usare delle cuffie protettive fatte molto bene (molti “thermal fogger” portatili da serra sono in realtà dei pulsejet a valvole, ottimizzati per generare un getto caldo ma con poca spinta e sovradimensionati per durare molto a lungo).
Poi sono usati come “lanciafiamme sicuri” per creare effetti speciali e giochi di fiamme (piazzando un tubicino vicino all’uscita del getto, in questo modo il getto at alta temperatura risucchia dal tubicino carburante in gocce, con un effetto “postbruciatore”).
Occhio comunque che per quanto apparentemente semplice, se non si sa quel che si fa è roba molto pericolosa.
Sconoscevo totalmente questo genere di motori, semplice quanto geniale! :D
Usato per anni su areomodelli!
Prima delle turbine a gas di piccole dimensioni erano il top!
Grande potenza in pochi grammi!
Peccato per la bombola di gpl!
Mi scuso con tutti per non avere risposto subito, ma purtroppo gli impegni spesso non lasciano tempo o energie mentali per seguire l’andamento dei post…
@ Pozzame
GLi effetti fluidodinamici di fatto sono analoghi a quanto descrissi in occasione dei fenomeni dinamici nei motori a combustione interna un po’ di tempo fa, comunque i link presentati da MCH (che ringrazio) penso siano la migliore risposta al tuo quesito :-)
@ Antonio Barba & Xeus32
Il mio professore di dottorato ci aveva lavorato parecchio tanti anni fa, ho visto dei modelli autorealizzati e doveva essere davvero fantastico lavorarci… a riguardo ha anche raccontato un episodio divertente che penso possa essere carino riportare (seppure in forma imprecisa)… raccontò che mentre li provava nel seminterrato del dipartimento di meccanica dell’Università di Cagliari arrivò a sirene spianate un poliziotto in moto, il quale aveva sentito il rumore da una zona della città non vicinissima… la cosa simpatica fu che non aveva intenzioni bellicose, bensì avendo lavorato precedentemente in aeronautica aveva riconosciuto il tipico rumore ed aveva voluto scoprire chi dove stava utilizzando un pulsoreattore! :D
il V1 non è la “bomba volante”, bensì “bomba ronzante” per via del singolare rumore che produceva il motore durante il volo.
Qualcosa mi ricordavo e sono andato a rinfrescarmi la memoria (wikipedia of course) sugli STATOREATTORI di cui il pulsoreattore è un caso particolare e particolarmente interessante direi.
A) non mi ricordo più se gli statoreattori furono realmente impiegati, sugli U2 ad esempio
B) il pulsoreattore ad onda di detonazione che dovrebbe permettere velocità ipersoniche fino a mach 6
Sono antiche reminiscenze quelle degli statoreattori di quando ero interessato a tutto ciò che di meccanico e di veloce poteva essere prodotto
