SISTEMI DI ASPIRAZIONE E SCARICO NEI MOTORI A COMBUSTIONE INTERNA

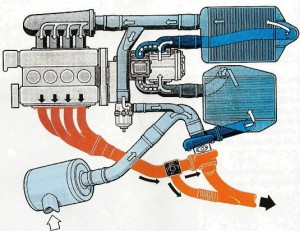

I motori a combustione interna comunicano con l’ambiente esterno tramite condotti di aspirazione e di scarico, i quali vengono impiegati rispettivamente per portare l’aria necessaria alla combustione dall’ambiente esterno alla camera di combustione e per evacuare all’esterno i prodotti della combustione.

Il numero e le dimensioni di tali condotti possono essere le più differenti, in funzione delle caratteristiche del motore condotti possono essere più di uno per tipo per ogni cilindro, in base alle caratteristiche costruttive del motore, con conseguente variazione della complessità dell’insieme.

Le funzioni demandate a tali condotti sono diverse, ed in particolare si individuano (rif. G.Ferrari – Motori a Combustione Interna):

  • favorire con il loro comportamento dinamico il processo di sostituzione della carica alla fine di ogni ciclo;
  • collegare da un punto di vista fluidodinamico il motore ad un eventuale gruppo di sovralimentazione;
  • attenuare il rumore causato dalle onde di pressione generate dall’instazionarietà dei processi che hanno luogo nel sistema cilindro-condotti;
  • offrire una soluzione adeguata a diverse problematiche di natura pratica come: garantire un buon filtraggio, permettere un facile accesso agli organi del motore eventualmente coperti, adattarsi allo spazio disponibile, ecc.;

Ricollegandosi a quanto esposto nei precedenti post sulla sovralimentazione, è possibile individuare una certa similitudine tra il primo punto di questa lista e la sovralimentazione stessa, come risulterà maggiormente evidente nel seguito.

Poiché il moto del pistone risulta essere di tipo discontinuo (moto alternato), in corrispondenza dell’apertura delle valvole di aspirazione e di scarico vengono messi in comunicazione la camera di combustione e l’ambiente esterno.

La pressione all’interno della camera di combustione dipende dalla particolare fase che sta venendo elaborata nel motore, in particolare durante la fase di aspirazione la pressione interna al cilindro sarà inferiore a quella esterna e pertanto, all’apertura delle valvole di aspirazione, si verrà a creare un moto di aria (od eventualmente di miscela aria-combustibile nel caso di iniezione indiretta)  che entrerà nel cilindro.

Durante la fase di scarico invece la pressione dentro il cilindro sarà quella di fine combustione, pertanto più elevata di quella esterna, e con l’apertura delle valvole di scarico si avrà un moto di gas combusti verso l’ambiente esterno.

Questi flussi di aria o gas combusti saranno periodici in funzione della velocità del motore, e porteranno alla nascita di un fenomeno fluidodinamico che, se ben sfruttato, può migliorare il riempimento o lo svuotamento del cilindro.

I FENOMENI INERZIALI

Limitandosi ai motori a quattro tempi ed alle caratteristiche dell’aspirazione, si comprende bene come questo moto periodico dell’aria in aspirazione possa influenzare il riempimento, ed in particolare il susseguirsi delle successive fasi di aspirazione e di scarico avviene con una certa frequenza che, se opportunamente correlata con la frequenza propria del sistema gassoso contenuto nei condotti, permette di sfruttare l’inerzia dei gas convertendo l’energia cinetica (generata dal pistone nella prima parte della sua corsa) da essi posseduta in energia di pressione nel tratto finale della fase di aspirazione.

Per valutare quantitativamente questa energia si può considerare la seguente relazione:

Ec=½mu2 = ½ρLS  ~ L/S

Pertanto a parità di regime di rotazione del motore e del carico (che influenza direttamente il volume aspirato nel caso dei motori ad accensione comandata) si ha una dipendenza di tale fenomeno con la lunghezza dei condotti e la loro sezione.

In realtà parte della massa è contenuta nel cilindro, e pertanto il sistema può venire correttamente rappresentato da un risonatore di Helmholtz:

Senza entrare in dettagli che possono venire esaminati dalla pagina linkata sopra, sviluppando le equazioni e facendo le opportune assunzioni, si individua che la frequenza propria del sistema è:

f0 = ω0/2π = (a/2π)·√(S/LVm)

dove Vm rappresenta il volume medio in quanto il valore istantaneo varia costantemente.

L’accordo migliore risulta quello ottenuto per valori pari (2, 4, 6,… in particolare per il valore 2) del rapporto tra la frequenza propria del sistema e quella del motore (ottenuta dal regime di rotazione) e svolgendo le semplificazioni si ottiene:

f0 ≈ 2fm = 2n

pertanto sostituendo si ha:

n0 (a/4π)·√(S/LVm)

A questo punto sono immediate le seguenti considerazioni (rif. G.Ferrari – Motori a Combustione Interna):

  • a parità di cilindrata unitaria, volendo ridurre il regime ottimale del motore, si può procedere nei seguenti modi:
  1. a parità di lunghezza L del condotto, diminuire la sezione S dello stesso;
  2. a parità di sezione S del condotto, aumentare la lunghezza L dello stesso;
  3. in generale, diminuire il rapporto S / L;
  • a pari cilindrata unitaria e regime ottimale, risulta fissato il rapporto S / L, per cui si potranno adottare:
  1. piccole sezioni e condotti corti;
  2. grandi sezioni e condotti lunghi;
  • a pari regime ottimale, in corrispondenza di un aumento della cilindrata unitaria sarà necessario:
  1. aumentare S ad L costante;
  2. aumentare il rapporto S / L, in proporzione a Vm;

Analoghi ragionamenti e considerazioni possono venire sviluppate per la sezione di scarico, tenendo presente che nel motore 4 tempi questi fenomeni possono favorire il corretto svuotamento della camera di combustione agevolando e completando il lavoro svolto dal pistone nella fase finale del processo di scarico.

Tali fenomeni non sono gli unici ad avvenire nei condotti dei motori a combustione interna, e limiti di spazio mi portano a rimandare nel prossimo post la loro trattazione, post nel quale andremo anche a presentare le soluzioni tecniche più raffinate adottate dalle case automobilistiche al fine di sfruttare opportunamente questi fenomeni… pertanto rinnovo l’invito a seguirci sempre su AppuntiDigitali, sempre con la rubrica Energia e Futuro.
